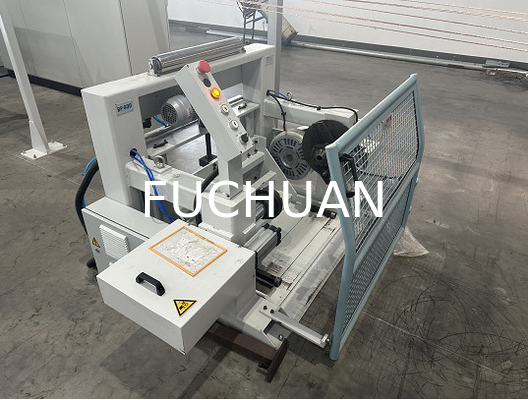

Máquina retorcedora de alambre de cobre Fuchuan, equipo de trenzado de doble torsión de alta velocidad

Características de la máquina de trenzado de alambre:

Nuevo desarrollo, en lugar de la máquina de trenzado tradicional de 400 tubos con alta productividad (4.5 veces que la máquina, especialmente para la torsión de conductores 1+6), ahorra energía, tamaño más pequeño, menor ruido, etc.


Ventajas de la máquina de trenzado de alambre:

• Arco del volante: þ SK5 importado de Japón, acabado con tratamiento térmico, la superficie de cromo duro þ Sistema de transmisión de fibra de vidrio importada: transmisión con correas síncronas, tendido preciso, sin posición de lubricación interna, sin productos de desecho afectados por el repostaje y la limpieza de la máquina
• Cambiar la longitud de paso: fácil de operar, solo cambie la rueda guía según la hoja de longitud de paso
• Forma de conteo de metros: contador de metros interno,

Parámetros de rendimiento principales

• Aplicación: retorcedor de núcleos y trenzado de conductores, como alambre desnudo, alambre estañado, alambre de níquel, alambre plateado, alambre esmaltado, aluminio revestido de cobre, alambre de aleación, etc. 1 + 6 puede reemplazar la torsión con trenzado

Rendimiento mecánico

• Estructura del cuerpo:

1. Material: acero de bajo carbono soldado.

2. Estructura: el cuerpo se somete a recocido y envejecimiento para eliminar el estrés interno, y luego se perfora con una máquina de perforación de precisión para formar una sola pieza.

• Parte de entrada de trenzado:

1. Posición de entrada de trenzado: frente a la puerta principal, en el lado derecho de la máquina (se puede personalizar según los requisitos del cliente para cambiar al lado izquierdo).

2. Modo de entrada de trenzado: desde el dispositivo de desenrollado a través del área de detección de desconexión, primero a la placa de sub-línea total (agujero de sub-línea por distribución 1 +6 +12 + ...), a través del primer molde de presión, luego el segundo molde de presión, después de entrar en el husillo derecho dentro de la rueda guía de alambre. Desde el arco de aluminio con anillo de porcelana y luego al husillo izquierdo dentro de la rueda guía de alambre, y luego a través de la rueda guía de la esquina central al volante guía, finalmente a la rueda guía del alineador para el tendido del cable (ver diagrama del patrón de entrada de trenzado de alambre)

• Husillo:

1. Material: forja de acero 40Cr después de tratamiento de temple y revenido.

2. Precisión: el diámetro exterior del núcleo del eje y la cara del extremo del rodamiento se rectifican para garantizar la concentricidad y la verticalidad con el eje.

3. Equilibrio dinámico: Estándar G2.5 (diferencia de peso de 0.03g)

• "Placa de aluminio / " Brazo giratorio

1. Material: " ZL104 / " acero 45#

2. Precisión: todas las caras de los extremos se posicionan en relación con los agujeros de localización (menos de 0.03 gramos)

3. Equilibrio dinámico: Precisión G2.5 (diferencia de peso de 0.03 gramos)

• Arco

1. Material: " SK5 importado de Japón " Fibra de vidrio importada

2. Forma: apariencia especial, reduce la resistencia al viento.

3. Tolerancia de peso: menos de 0.03 gramos por par

• Parte de transmisión: con transmisión por correa síncrona importada, longitud de tendido precisa
• Rueda de entrada de alambre:

1. Material: acero # 45 acabado con tratamiento térmico HRC30-40.

2. Cromado duro en la superficie, no es fácil de desgastar

• Carcasa del husillo:

1. Material: hierro dúctil QT42-10.

2. Procesamiento: herramienta de máquina CNC

3. Precisión: moldeado de extremo de orificio de un solo procesamiento, para garantizar la concentricidad.

• Sistema de lubricación de rodamientos del husillo:

1. Método de lubricación: lubricación con grasa

2. Modelo de grasa: LGMT2

3. Método de sellado: anillo de retención de aceite mecánico, mantiene la máquina limpia por dentro
