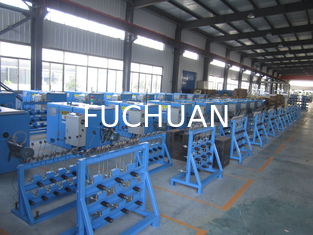

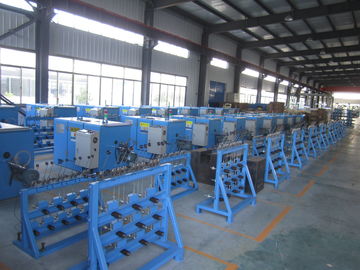

Alambre de cobre amistoso de Eco que agrupa el motor de CA de aluminio de la placa 2.2KW de la máquina ZL104

Máquina de trenzado de alambre de cobre ecológico ZL104 Placa de aluminio Motor de CA de 2.2KW

Ventajas:

1. Alta velocidad, buena estabilidad

2. Control automático de tensión: Al trenzar, la bobina receptora de vacía a llena, la tensión debe aumentar (con pantalla táctil, ajuste libre de datos). La máquina puede ajustar automáticamente la tensión de forma fluida, mantener una variación uniforme de la tensión y lograr un ajuste de tensión mientras trabaja.

3. Sistema de sobrelínea: La última estructura, el alambre va directamente desde el husillo a través de la rueda guía a la correa del arco, el arco (con) un diseño único de ranura semicircular, con el arco con un anillo de porcelana semicircular para evitar la resistencia del viento en operación de alta velocidad. Causado por arañazos en el trenzado, fenómeno de saltos de hebras

4. Lubricación del husillo: lubricación con grasa (Defectos de lubricación con aceite: la temperatura del aceite aumenta durante la operación de alta velocidad, y la neblina de aceite se concentrará en gotas en la pared, cayendo sobre la bobina y contaminando el conductor, causando ampollas al aislar)

5. Protección de seguridad: Si el contacto de la puerta no está en posición, el contacto de elevación no está en posición, el error de rotura de alambre interno y externo se muestra en la pantalla táctil con alarma automática o no se puede iniciar el trabajo

6. Acabado del husillo y la placa de aluminio: después de un equilibrado dinámico de alta velocidad; ruido inferior a 75 decibelios

parámetros de rendimiento principales

1. Aplicación: más de 7 hilos de aleación, alambre estañado, alambre esmaltado, etc. 1 + 6 pueden reemplazar el retorcido con trenzado

2. Rango de diámetro de monofilamento: φ0.025 ~ φ0.08mm

3. Rango de diámetro de alambre retorcido: φ0.075~ φ0.24mm

4. Área de sección transversal trenzada: 0.0034~ 0.035mm²

5. Especificaciones de la bobina: φ200mm ×31mm×φ135mm (o personalizable con los planos del cliente)

6. Velocidad máxima: 3000 RPM (velocidad de diseño);

7. Tendido de cables: tipo de rodamiento de varilla ligera de φ15mm, la longitud y la distancia de tendido se pueden ajustar con precisión

8. Longitud de paso de trenzado: 0.8~ 4.0mm clase 14

9. Motor principal: motor de CA de 2.2KW

10. Volumen de ensamblaje: aproximadamente 10Kg

11. Dirección de torsión: la dirección izquierda y derecha se pueden seleccionar arbitrariamente, tire de la palanca para cambiar la dirección, fácil operación

12. Freno: Con frenos electromagnéticos, puede lograr frenado automático en caso de desconexión interna/externa, y cumplir con los metros establecidos

13. Control de tensión: embrague magnético controla la tensión del hilo, por el controlador de programa PLC ajusta automáticamente la tensión, mantiene la tensión constante

14. Rodamientos de transmisión de la máquina: eje principal con rodamientos SKF de Suecia, los otros son rodamientos NSK de Japón

15. Correa de distribución: importada de EE. UU.

16. Carga/descarga de bobina: carga y descarga manual, sin elevación.

17. Lubricación del husillo: lubricación con grasa

18. Índice de ruido: menos de 75dB

19. Tamaño de la máquina (mm): 2000L × 960W × 1100H

20. Peso: 1200 Kg

21. Recubrimiento: azul claro RAL5015 (se puede personalizar según los requisitos del cliente)

22. Embalaje: embalaje simple impermeable

23. Dirección: máquina de mano izquierda, es decir, de cara a la puerta frontal, el desenrollado a la derecha (se puede personalizar según los requisitos del cliente)

24. Sello del cuerpo y la puerta: sello de plástico

25. Sello del rodamiento del husillo: Anillo de retención de aceite mecánico

Rendimiento Mecánico

1. Estructura del cuerpo:

1) Material: acero de bajo carbono soldado.

2) Estructura: el cuerpo se somete a recocido y envejecimiento para eliminar el estrés interno, y luego se perfora con una máquina de perforación de precisión para formar un molde.

2. Parte de entrada de trenzado:

1) Posición de entrada de trenzado: de cara a la puerta frontal, en el lado derecho de la máquina (se puede personalizar según los requisitos del cliente para cambiar al lado izquierdo).

2) Modo de entrada de trenzado: desde el dispositivo de desenrollado a través del área de detección de desconexión, primero a la placa divisoria total (agujero dividido por 1 + 6 + 12 + ... distribución), a través del primer molde de presión, luego el segundo molde de presión, después de entrar en el husillo derecho dentro de la rueda guía de alambre. Desde el arco de aluminio con anillo de porcelana y luego al husillo izquierdo dentro de la rueda guía de alambre, y luego a través de la rueda guía de la esquina central al volante de guía, finalmente a la rueda guía del alineador para el tendido de cables (ver diagrama del patrón de entrada de trenzado de alambre)

3. Husillo:

1) Material: forja de acero 40Cr después de tratamiento de temple y revenido.

2) Precisión: El diámetro exterior del núcleo del eje y la cara del extremo del rodamiento se rectifican para garantizar la concentricidad y la verticalidad con el eje.

3) Equilibrio dinámico: Estándar G2.5 (diferencia de peso de 0.03 gramos)

4. Placa de aluminio:

1) Material: ZL104

2) Precisión: Todas las caras de los extremos se posicionan en relación con los agujeros de localización (menos de 0.03 gramos)

3) Equilibrio dinámico: Precisión G2.5 (diferencia de peso de 0.03 gramos)

5. Arco

1) Material: SK5 importado de Japón.

2) Forma: apariencia especial, reduce la resistencia al viento.

3) Tolerancia de peso: menos de 0.03 gramos por par

6. Parte de transmisión: con transmisión por correa síncrona importada, longitud de tendido precisa

7. Rueda de entrada de alambre:

1) Material: acero # 45 acabado con tratamiento térmico HRC30-40.

2) Cromado duro en la superficie, no es fácil de desgastar
