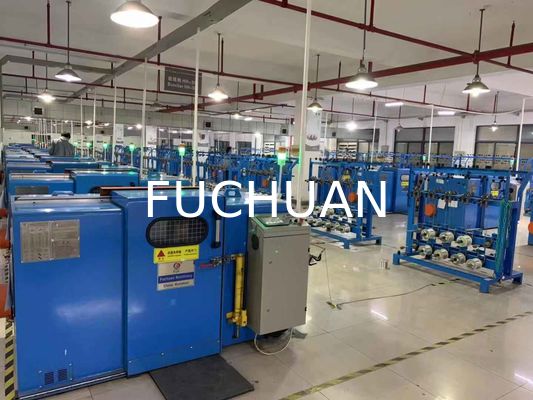

Alambre de cobre de la alta precisión que agrupa el cuerpo de acero con poco carbono del equipo de la máquina

Máquina que agrupa el alambre de cobre de la alta precisión con el cuerpo de acero con poco carbono

Méritos:

1. Alta velocidad, buena estabilidad
2. Control automático de tensión: al varar, el carrete se recoge del vacío al lleno, se debe aumentar la tensión (con la pantalla táctil, configure libremente los datos). La máquina puede ajustar automáticamente la tensión suavemente, mantener la variación uniforme de la tensión y puede lograr el ajuste de la tensión mientras trabaja.
3. Sistema sobre línea: la última estructura, el cable desde el husillo directamente a través de la rueda guía hasta la correa del arco, el arco (con) un diseño único de ranura semicircular, con el arco con una línea de anillo de porcelana semicircular para evitar el funcionamiento a alta velocidad debido a la resistencia al viento causada por el fenómeno de los rasguños y saltos.
4. Lubricación del husillo: lubricación con mantequilla (defectos de lubricación del aceite: la temperatura del aceite aumenta durante el funcionamiento a alta velocidad, y la neblina de aceite se concentrará en gotas en la pared, caerá al carrete y contaminará el conductor, causando ampollas al realizar el aislamiento)
5. Cambie la longitud de colocación: fácil de operar, simplemente cambie la rueda principal de acuerdo con la hoja de longitud de colocación
6. Dispositivo de presión: equipado con dos dispositivos de presión para garantizar la redondez del conductor después de torcer, para proteger las características del producto de la línea de aislamiento de paredes delgadas y reducir eficazmente el desgaste de los materiales aislantes.
7. Modo de conteo de metros: el último diseño doméstico, con medidores de husillo; La misma máquina torcida con especificaciones de un conductor, error de medición en una diezmilésima.

principales parámetros de rendimiento

1. Aplicación: más de 7 piezas de alambres de aleación, alambre estañado, alambre esmaltado, etc. 1 + 6 pueden reemplazar la torsión con trenzado
2. Rango de diámetro del monofilamento: φ0.025 ~ φ0.08mm
3. Rango de diámetro del alambre trenzado: φ0.075~ φ0.24mm
4. Área de sección transversal trenzada: 0,0034~ 0,035 mm²
5. Especificaciones del carrete: φ200 mm × 31 mm × φ135 mm (o personalizado con los dibujos del cliente)
6. Velocidad máxima: 3000 RPM (velocidad de diseño);
7. Tendido de cables: tipo de cojinete de varilla ligera de φ15 mm, la longitud y la distancia del tendido rodante se pueden ajustar con precisión
8. Longitud de tendido del hilo: 0,8 ~ 4,0 mm 14 clase
9. Motor principal: motor de CA de 2,2 KW
10. Volumen de montaje: alrededor de 10 kg
11. Dirección torcida: la dirección izquierda y derecha se pueden seleccionar arbitrariamente, tire de la barra del interruptor para cambiar la dirección, operación fácil
12. Freno: Con frenos electromagnéticos, puede lograr un frenado automático cuando se desconecta interna o externamente y cumplir con los medidores de configuración.
13. Control de tensión: el embrague magnético controla la tensión del hilo, mediante el controlador del programa PLC ajusta automáticamente la tensión y mantiene la tensión constante.
14. Rodamientos de transmisión de la máquina: eje principal con rodamientos SKF de Suecia, los demás son rodamientos NSK de Japón
15. Correa de distribución: importada de EE. UU.
16. Carga/descarga de carretes: Manual arriba y abajo de la línea, sin elevación.
17. Lubricación del husillo: lubricación con mantequilla.
18. Índice de ruido: menos de 75 dB.
19. Tamaño de la máquina (mm): 2000L × 960W × 1100H
20. Peso: 1200 Kg.
21. Recubrimiento: RAL5015 azul claro (se puede personalizar según los requisitos del cliente)

Rendimiento mecánico

1. Estructura corporal:

1) Material: acero con poco carbono soldado entre sí.
2) Estructura: el cuerpo mediante recocido y envejecimiento, para eliminar la tensión interna, y luego perforando con una máquina perforadora de precisión para formar una moldura.

2. Parte de entrada de agrupamiento:

1) Posición de entrada del agrupamiento: mirando hacia la puerta delantera, en el lado derecho de la máquina (se puede personalizar según los requisitos del cliente para cambiar al lado izquierdo).
2) Modo de entrada de agrupamiento: desde el dispositivo de pago a través del área de detección de desconexión, primero hasta el tablero de sublínea total (suborificio por distribución 1 +6 +12 +...), a través del primer molde de presión, luego el segundo molde de presión, después de ingresar al eje derecho dentro de la rueda guía de alambre. Desde el arco de aluminio con anillo de porcelana y luego hacia el eje izquierdo dentro de la rueda guía de alambre, y luego a través de la rueda guía de la esquina central hasta la rueda principal, final a la rueda guía del alineador para el tendido del cable (consulte el diagrama del patrón de entrada de agrupamiento de cables)

3. Husillo:

1) Material: forjado de acero 40Cr después del tratamiento de templado y revenido.
2) Precisión: El diámetro de la cara exterior del núcleo del eje y la cara del extremo del rodamiento están rectificados para garantizar la concentricidad y verticalidad con el eje.
3) Equilibrio dinámico: Estándar de G2.5 (0,03 gramos de diferencia de peso)

4. Placa de aluminio:

1) Material: ZL104
2) Precisión: Todas las caras de los extremos están posicionadas en relación con los orificios de ubicación (menos de 0,03 gramos)
3) Balanza dinámica: Precisión de G2.5 (0,03 gramos de diferencia de peso)

5. Arco

1) Material: Japón importó SK5.
2) Forma: apariencia especial, reduce la resistencia al viento.
3) Tolerancia de peso: menos de 0,03 gramos por par

6. Parte de transmisión: con transmisión por correa síncrona importada, longitud de colocación precisa

7. Rueda de entrada de alambre:

1) Material: Acero # 45 acabado con tratamiento térmico HRC30-40.
2) Cromado duro en la superficie, no es fácil de usar

8. Alojamiento del husillo:

1) Material: hierro dúctil QT42-10.
2) Procesamiento: máquina herramienta CNC
3) Precisión: moldura de extremo de un orificio de procesamiento para garantizar la concentricidad.


9. Potencia dinámica: 1KW

10. Potencia instalada: 2,2 KW
