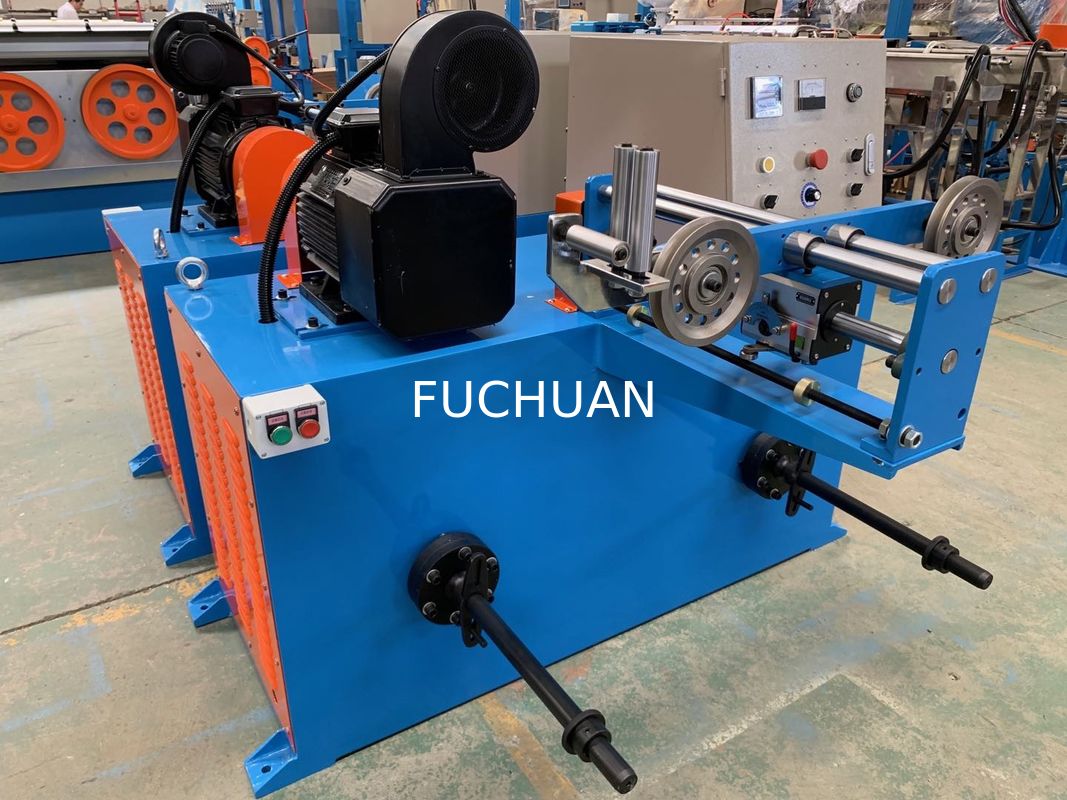

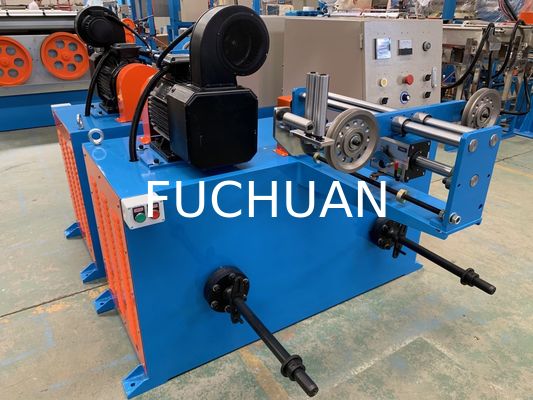

Máquina de retorcer alambre de cobre compacta, torsión izquierda-derecha, fácil operación

Máquina reunidora compacta de alambre de cobre de torsión izquierda y derecha y fácil operación

Ventajas de la máquina reunidora de alambre de cobre:

1. Sistema de paso de hilo: La estructura más reciente, el alambre pasa desde el husillo directamente a través de la rueda guía hacia la banda de arco; el arco cuenta con un diseño único de ranura semicircular, con una línea de anillos de porcelana semicirculares para evitar rayaduras por trenzado y el fenómeno de salto de hilos debidos a la resistencia del viento durante la operación a alta velocidad
2. Lubricación del husillo: lubricación con grasa (Defectos de la lubricación con aceite: la temperatura del aceite aumenta durante la operación a alta velocidad y la niebla de aceite se concentra en gotas en la pared, cayendo al carrete y contaminando el conductor, lo que genera ampollas al aplicar el aislamiento)
3. Protección de seguridad: Si el contacto de la puerta no está en su sitio, el contacto de elevación no está en su sitio, o se muestra un error de rotura de alambre interno o externo en la pantalla táctil, se activa la alarma automática o no se puede poner en marcha

Parámetros principales de rendimiento de la máquina reunidora de alambre de cobre

1. Aplicación: más de 7 hilos de alambre de aleación, alambre estañado, alambre esmaltado, etc. La configuración 1 + 6 puede reemplazar el retorcido por trenzado
2. Rango de diámetro de monofilamento: φ0.025 ~ φ0.08mm
3. Rango de diámetro de alambre trenzado: φ0.075~ φ0.24mm
4. Área de sección transversal trenzada: 0.0034~ 0.035mm²
5. Especificaciones de la bobina: φ200mm ×31mm×φ135mm (o personalizada según los planos del cliente)
6. Velocidad máxima: 3000 RPM (velocidad de diseño);
7. Distribución del cable: tipo rodamiento de varilla pulida de φ15mm, la longitud de paso y la distancia de enrollado se pueden ajustar con precisión

Rendimiento mecánico de la máquina reunidora de alambre de cobre

1. Estructura del cuerpo:

1) Material: acero bajo en carbono soldado.
2) Estructura: el cuerpo se somete a recocido y envejecimiento para eliminar tensiones internas, y luego a mandrinado mediante una mandrinadora de precisión para su conformado.

2. Parte de entrada de reunión:

1) Posición de entrada de reunión: de frente a la puerta frontal, en el lado derecho de la máquina (se puede personalizar según los requisitos del cliente para cambiarlo al lado izquierdo).
2) Modo de entrada de reunión: desde el desbobinador a través del área de detección de rotura, primero a la placa repartidora general (distribución de orificios secundarios en 1 +6 +12 + ...), a través de la primera matriz de presión, luego la segunda matriz de presión, tras entrar en el husillo derecho dentro de la rueda guía de alambre. Desde el arco de aluminio con anillo de porcelana y luego al husillo izquierdo dentro de la rueda guía de alambre, y después a través de la rueda guía de esquina central hacia la rueda guía principal, finalmente a la rueda guía del alineador para la distribución del cable (consulte el diagrama del patrón de entrada de reunión de alambre)

3. Husillo:

1) Material: forja de acero 40Cr tras tratamiento de templado y revenido.
2) Precisión: El diámetro de la cara exterior del núcleo del eje y la cara extrema del rodamiento están rectificados para garantizar la concentricidad y perpendicularidad con el eje.
3) Equilibrado dinámico: Estándar G2.5 (diferencia de peso de 0,03 gramos)

4. Placa de aluminio:

1) Material: ZL104
2) Precisión: Todas las caras extremas están posicionadas con respecto a los orificios de posicionamiento (menos de 0,03 gramos)
3) Equilibrado dinámico: Precisión de G2.5 (diferencia de peso de 0,03 gramos)

5. Arco

1) Material: SK5 importado de Japón.
2) Forma: diseño exterior especial, reduce la resistencia del viento.
3) Tolerancia de peso: menos de 0,03 gramos por par

6. Parte de transmisión: con transmisión por correa síncrona importada, longitud de paso precisa


Especificaciones detalladas de la máquina reunidora de alambre de cobre:
