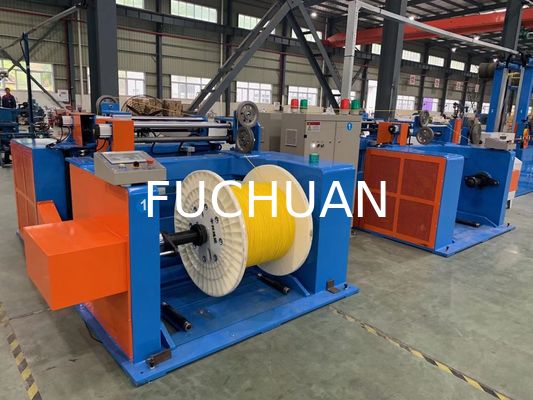

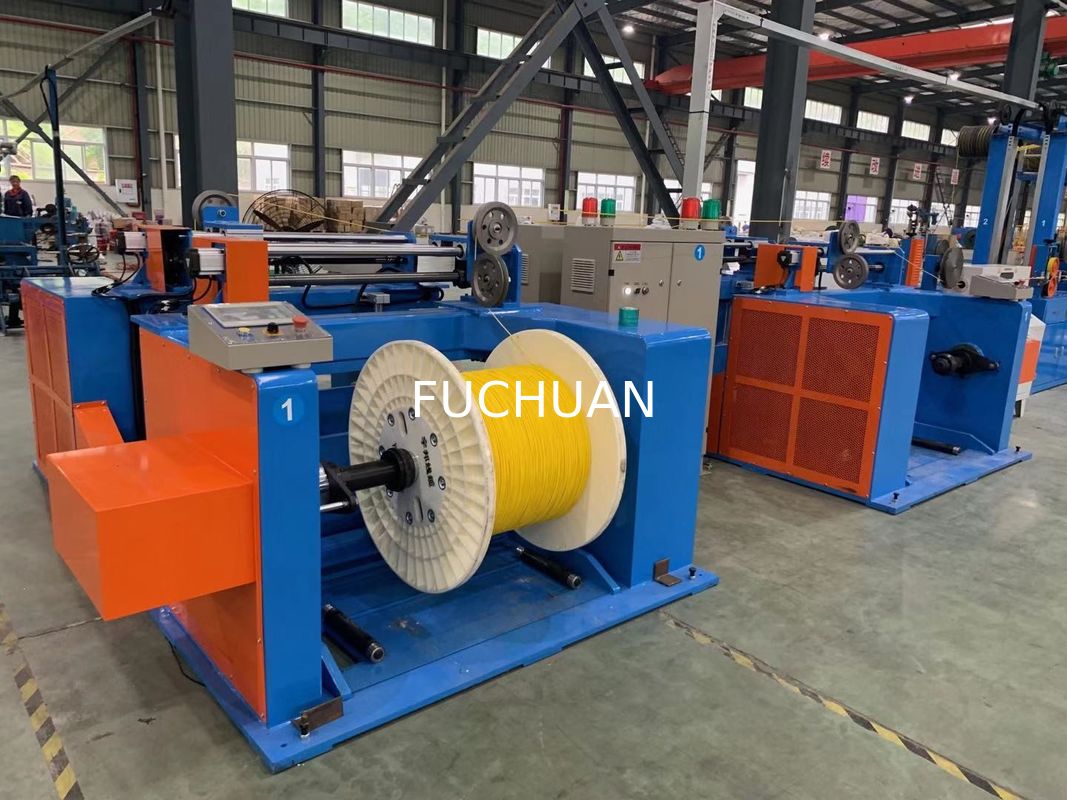

Máquina industrial que agrupa el alambre de cobre que tuerce el equipo de perforación de la barra de distribución

Máquina de torsión de alambre de cobre industrial, máquina de perforar barra de cobre

Máquina de torsión de alambre de cobre

1. Cambiar la longitud de colocación: fácil de operar, sólo debe cambiar la rueda de conducción de acuerdo con la hoja de longitud de colocación

2Dispositivo de prensado: equipado con dos dispositivos de prensado para garantizar la redondez del conductor después de torcerlo, para proteger las características del producto de la línea de aislamiento de pared delgada,reducir eficazmente el desgaste de los materiales aislantes.

3. Modo de contar el medidor: el último diseño nacional, con medidores de husillo; la misma máquina retorcida con una especificación de conductor, error del medidor en una decena de mil

Máquina de torsión de alambre de cobre Hojas de piezas de repuesto

Performance Mecánica de la máquina de fijación de alambre

1- Estructura del cuerpo:

1) Material: acero de bajo contenido de carbono soldado entre sí.

2) Estructura: el cuerpo mediante recocido y envejecimiento, para eliminar la tensión interna, y luego perforado por una máquina de perforación de precisión para formar un molde.

2Encuadernación Parte de entrada:

1) Posición de entrada: frente a la puerta principal, en el lado derecho de la máquina (se puede personalizar según los requisitos del cliente para cambiar al lado izquierdo).

2) Modo de entrada de agrupación: desde el dispositivo de pago a través de la zona de detección de desconexión, primero a la placa de sublínea total (subagujero por 1 + 6 + 12 +... distribución), a través del primer molde a presión,Luego el segundo molde de presión, después de introducir el husillo derecho dentro de la rueda guía de alambre.y luego a través de la esquina central de la rueda guía a la rueda principal, final de la rueda de guía del alineador para la colocación del cable (véase el diagrama del patrón de entrada de la agrupación de alambres)

3- Espinilla:

1) Material: acero 40Cr forjado después de tratamiento de calentamiento y templado.

2) Precisión: el diámetro de la cara exterior del núcleo del eje y la cara del extremo del rodamiento se muelen para garantizar la concentricidad y la verticalidad con el eje.

3) Balanza dinámica: estándar de G2,5 (0,03 gramos de diferencia de peso)

4. placa de aluminio:

1) Material: ZL104

2) Precisión: todas las caras finales están posicionadas en relación con los orificios de localización ((menos de 0,03 gramos)

3) Balanza dinámica: exactitud de G2,5 (0,03 gramos de diferencia de peso)

5. Casilla del eje:

1) Material: hierro dúctil QT42-10.

2) Procesamiento: máquina de trabajo CNC

3) Precisión: moldeado de extremo de un agujero de procesamiento, para garantizar la concentricidad.
