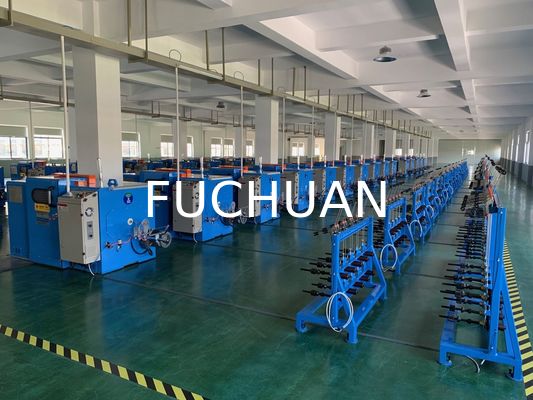

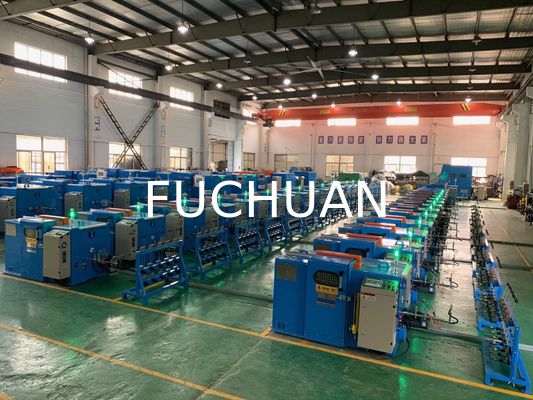

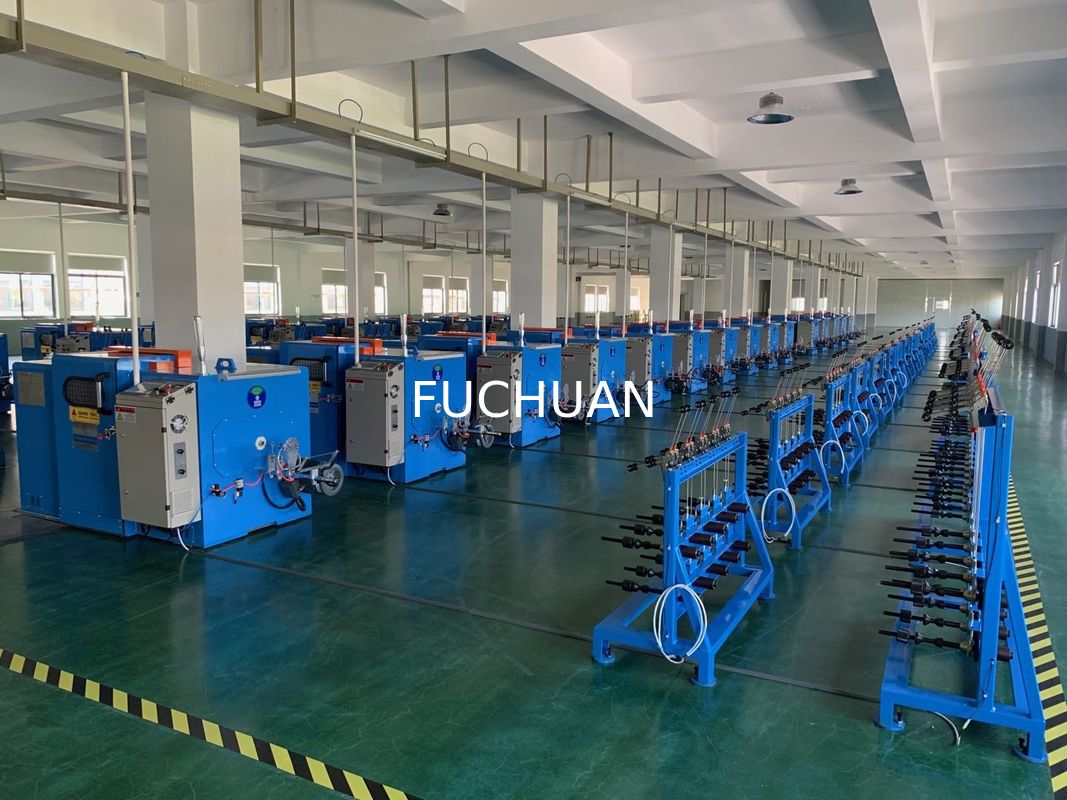

Equipo de control de tensión automático de la máquina que agrupa el alambre de cobre de alta velocidad

Máquina reunidora de alambre de cobre de alta velocidad con control automático de tensión

Características de la máquina reunidora de alambre de cobre

1. Alta velocidad, buena estabilidad
2. Control automático de tensión: Durante el trenzado, a medida que la bobina receptora pasa de vacía a llena, la tensión debe incrementarse (configuración libre de datos mediante la pantalla táctil). La máquina puede ajustar automáticamente la tensión de forma suave y mantener una variación uniforme de la misma; permite realizar el ajuste de tensión durante el funcionamiento.
3. Sistema de paso de hilo: Estructura de última generación, el alambre pasa desde el husillo directamente a través de la rueda guía hacia el arco. El arco cuenta con un diseño exclusivo de ranura semicircular con una línea de anillos de porcelana semicirculares para evitar rayaduras por trenzado y el fenómeno de salto de hilos causado por la resistencia al viento durante el funcionamiento a alta velocidad.
4. Lubricación del husillo: lubricación por grasa (defectos de la lubricación por aceite: la temperatura del aceite aumenta durante el funcionamiento a alta velocidad y la neblina de aceite se condensa en gotas sobre la pared, cayendo sobre la bobina y contaminando el conductor, lo que genera ampollas al aplicar el aislamiento)
5. Cambio del paso de trenzado: fácil de operar, solo cambie la rueda directriz de acuerdo con la tabla de paso de trenzado

Parámetros principales de rendimiento de la máquina reunidora de alambre de cobre

1. Aplicación: más de 7 hilos de alambres de aleación, alambre estañado, alambre esmaltado, etc. 1 + 6 puede reemplazar el retorcido por trenzado
2. Rango de diámetro de monofilamento: φ0.025 ~ φ0.08mm
3. Rango de diámetro de alambre trenzado: φ0.075~ φ0.24mm
4. Área de sección transversal trenzada: 0.0034~ 0.035mm²
5. Especificaciones de la bobina: φ200mm ×31mm×φ135mm (o personalizada según los planos del cliente)
6. Velocidad máx.: 3000 RPM (velocidad de diseño);
7. Bobinado/Disposición del cable: tipo rodamiento de varilla pulida de φ15mm, el paso de bobinado y la distancia se pueden ajustar con precisión
8. Paso de trenzado: 0.8~ 4.0mm, 14 posiciones
9. Motor principal: motor de CA de 2.2KW
10. Capacidad de carga: aprox. 10Kg
11. Dirección de trenzado: se puede seleccionar indistintamente hacia la izquierda o derecha; tire de la palanca de cambio para cambiar de dirección, fácil operación
12. Freno: Con frenos electromagnéticos, permite el frenado automático ante roturas internas/externas y al alcanzar el metraje establecido
13. Control de tensión: embrague magnético para controlar la tensión del hilo, el controlador programable PLC ajusta automáticamente la tensión manteniéndola constante
14. Rodamientos de transmisión de la máquina: eje principal con rodamientos SKF de Suecia, los demás son rodamientos NSK de Japón
15. Correa de distribución: importada de EE. UU.
16. Carga/descarga de bobina: subida y bajada manual de la línea, sin elevador.
Rendimiento mecánico de la máquina reunidora de alambre de cobre

1. Estructura del cuerpo:

1) Material: acero de bajo carbono soldado.
2) Estructura: el cuerpo se somete a recocido y envejecimiento para eliminar tensiones internas, y luego se mandrina con una mandrinadora de precisión para su conformado.

2. Sección de entrada de trenzado:

1) Posición de entrada de trenzado: de cara a la puerta frontal, en el lado derecho de la máquina (se puede personalizar al lado izquierdo según los requisitos del cliente).
2) Modo de entrada de trenzado: desde el desbobinador a través del área de detección de rotura, primero hacia la placa divisoria principal (distribución de orificios de 1 + 6 + 12 + ...), a través de la primera matriz de presión, luego la segunda matriz de presión, pasando a continuación al husillo derecho dentro de la rueda guía de alambre. Desde el arco de aluminio con anillo de porcelana ingresa al husillo izquierdo dentro de la rueda guía de alambre, y luego a través de la rueda guía de esquina central hacia la rueda directriz, finalmente hacia la rueda guía del alineador para la disposición del cable (consulte el diagrama del patrón de entrada de trenzado)

3. Husillo:

1) Material: forja de acero 40Cr tras tratamiento de templado y revenido.
2) Precisión: el diámetro exterior del núcleo del eje y la cara extrema del rodamiento están rectificados para garantizar la concentricidad y perpendicularidad con respecto al eje.
3) Equilibrado dinámico: estándar G2.5 (diferencia de peso de 0,03 gramos)

4. Placa de aluminio:

1) Material: ZL104
2) Precisión: todas las caras extremas están posicionadas con respecto a los orificios de posicionamiento (menos de 0,03 gramos)
3) Equilibrado dinámico: precisión G2.5 (diferencia de peso de 0,03 gramos)

5. Arco

1) Material: SK5 importado de Japón.
2) Forma: diseño especial para reducir la resistencia al viento.
3) Tolerancia de peso: menos de 0,03 gramos por par

6. Parte de transmisión: con transmisión por correa síncrona importada, paso de cableado preciso

7. Rueda de entrada de alambre:

1) Material: acero n.° 45 acabado con tratamiento térmico HRC30-40.
2) Superficie con cromado duro, resistente al desgaste


Especificaciones detalladas de la máquina reunidora de alambre de cobre:
