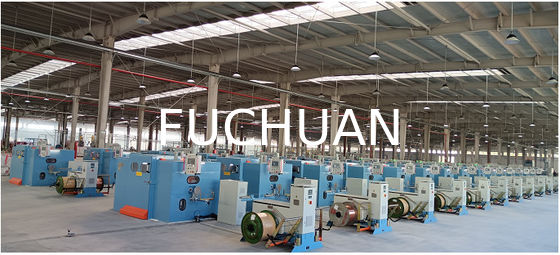

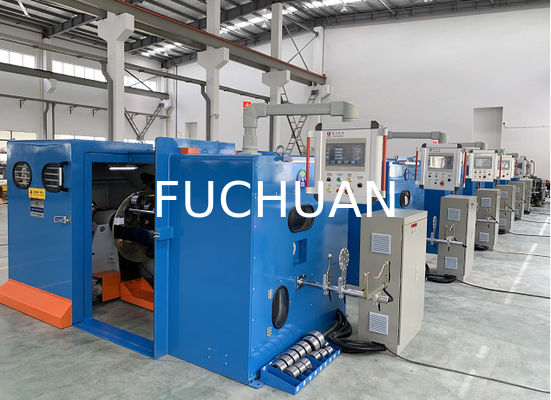

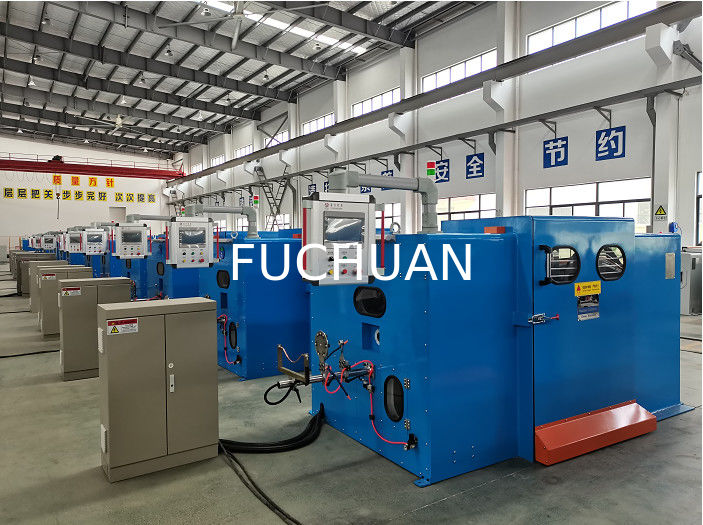

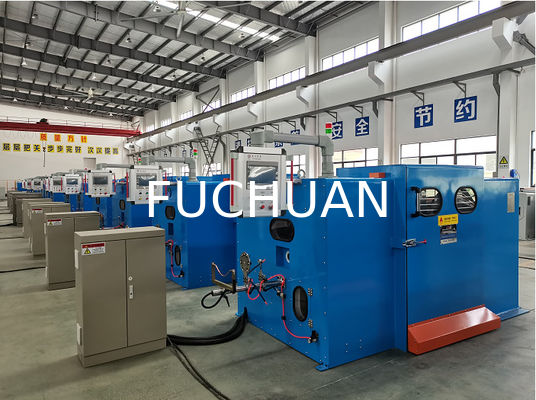

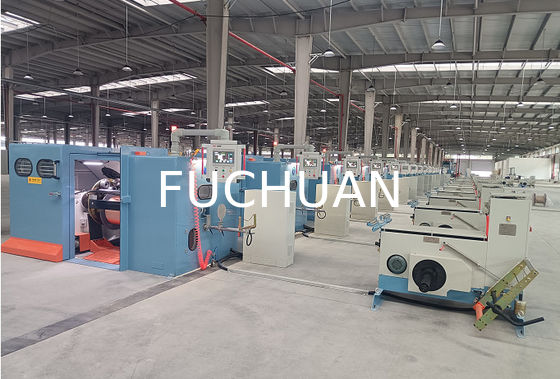

Máquina de trenzado de doble torsión de alta velocidad para cables de cobre

Características de la máquina cableadora de alambre:

Nuevo desarrollo, en sustitución de la tradicional máquina cableadora tubular 400 con alta productividad (4,5 veces superior a la máquina, especialmente para el trenzado de 1+6 conductores), ahorro de energía, menor tamaño, menor ruido, etc.


Ventajas de la máquina cableadora de alambre:

• Arco volante: þ SK5 importado de Japón, con acabado de tratamiento térmico, superficie de cromo duro þ Fibra de vidrio importada Sistema de transmisión: accionamiento por correas síncronas, tendido preciso, sin puntos de lubricación interna, sin efecto de productos de desecho por repostaje y limpieza de la máquina
• Cambio del paso de torsión: fácil de operar, solo cambie la rueda guía según la tabla de paso de torsión
• Método de conteo de metros: contador de metros interno,

Parámetros principales de rendimiento

• Aplicación: trenzado de núcleos y cableado de conductores, como alambre desnudo, alambre estañado, alambre de níquel, alambre plateado, alambre esmaltado, aluminio revestido de cobre, alambre de aleación, etc. 1 + 6 puede sustituir el torcido por cableado

Rendimiento mecánico

• Estructura del cuerpo:

1. Material: acero de bajo carbono soldado.

2. Estructura: el cuerpo se somete a recocido y envejecimiento para eliminar tensiones internas, y luego se mandrina con una mandrinadora de precisión para lograr el conformado.

• Parte de entrada de cableado:

1. Posición de entrada de cableado: frente a la puerta delantera, en el lado derecho de la máquina (se puede personalizar según los requisitos del cliente para cambiar al lado izquierdo).

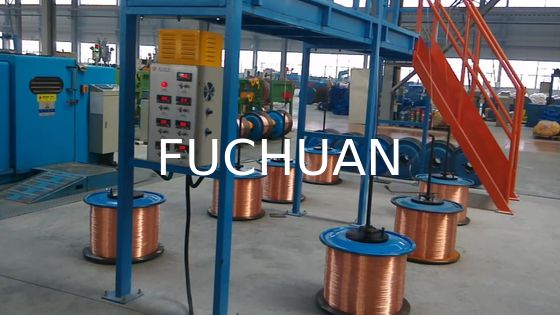

2. Modo de entrada de cableado: desde el desbobinador a través del área de detección de desconexión, primero a la placa de subdivisión general (distribución de suborificios por 1 +6 +12 + ...), a través del primer molde de presión, luego el segundo molde de presión, después ingresa al husillo derecho dentro de la rueda guía de alambre. Desde el arco de aluminio con anillo de porcelana y luego hacia el husillo izquierdo dentro de la rueda guía de alambre, y luego a través de la rueda guía de la esquina central hacia la rueda guía delantera, y finalmente a la rueda guía del alineador para el tendido del cable (consulte el diagrama del patrón de entrada de cableado de alambre)

• Husillo:

1. Material: forja de acero 40Cr tras tratamiento de temple y revenido.

2. Precisión: el diámetro exterior del núcleo del eje y la cara extrema del rodamiento están rectificados para garantizar la concentricidad y perpendicularidad con el eje.

3. Equilibrado dinámico: estándar de G2.5 (diferencia de peso de 0,03 g)

• ¨Placa de aluminio / ¨ Brazo de rotación

1. Material: ¨ ZL104 / ¨acero 45#

2. Precisión: todas las caras extremas están posicionadas con respecto a los orificios de localización (menos de 0,03 gramos)

3. Equilibrado dinámico: precisión de G2.5 (0,03 gramos de diferencia de peso)

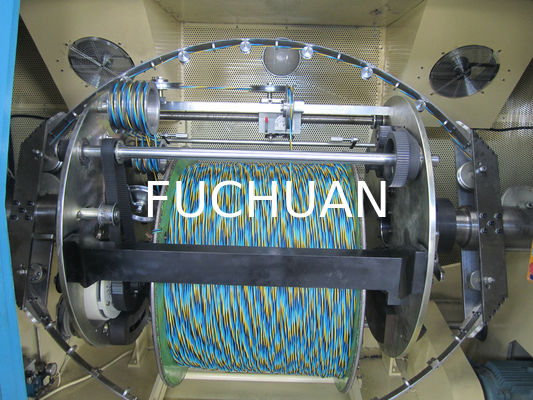

• Arco

1. Material: ¨ SK5 importado de Japón ¨ Fibra de vidrio importada

2. Forma: diseño especial, reduce la resistencia al viento.

3. Tolerancia de peso: menos de 0,03 gramos por par

• Parte de transmisión: con accionamiento por correa síncrona importada, longitud de tendido precisa
• Rueda de entrada de alambre:

1. Material: acero n.º 45 con tratamiento térmico HRC30-40.

2. Superficie cromada dura, resistente al desgaste

• Alojamiento del husillo:

1. Material: hierro dúctil QT42-10.

2. Procesamiento: mecanizado mediante máquina CNC

3. Precisión: conformado del extremo del orificio en un solo procesamiento para garantizar la concentricidad.

• Sistema de lubricación de rodamientos del husillo:

1. Método de lubricación: lubricación con grasa

2. Modelo de grasa: LGMT2

3. Método de sellado: anillo de retención de aceite mecánico, mantiene limpio el interior de la máquina
